.jpg) 原標題：壓鑄A380合金薄壁殼體工藝研究 摘要：為了生產出合格的高精度、輕量化薄壁殼體鑄件，采用壓鑄性能好的A380鋁合金，在冷室壓鑄機上，確定影響因素及水平，合理地設計試制試驗。采用正交試驗，確定最優工藝參數，得到了合格的薄壁壓鑄A380合金殼體件。 鑄造鋁合金由于其較小的密度和較高的強度，廣泛地應用于機電、汽車、航空、航天等領域。隨著綠色、節能、環保的意識提高，以及碳中和的要求，零部件的輕量化、精密化及整體化的要求也越來越高。壁厚小于4 mm，局部可低于0.5 mm的高質量的鋁合金鑄件受到重視。 1、產品概況 圖1為鋁合金薄壁殼體的零件圖。殼體的壁厚有2.5、3.0、4.6 mm等多個壁厚尺寸，而且有多個腔室，結構復雜，是典型的薄壁多腔室零件。
圖 1薄壁殼體 薄壁殼體鋁合金鑄件的表面積大且平均壁厚小，表面張力極大的影響充型的流動條件和狀態。導致成形困難，易變形，且補縮通道易閉合，經常會出現澆不足、縮松及縮孔等缺陷，從而導致鑄件質量較差。同時薄壁殼體鑄件，加工余量少，存在尺寸控制難度較大的特點。因此，薄壁殼體鋁合金鑄件采用傳統的低壓、差壓鑄造工藝?yán)щy較大。 A380鋁合金鑄造性能良好，由于其Cu含量較高，具有較好的強度與機加工性能，在鋁合金壓鑄件中得到廣泛應用，其化學成分見表1。

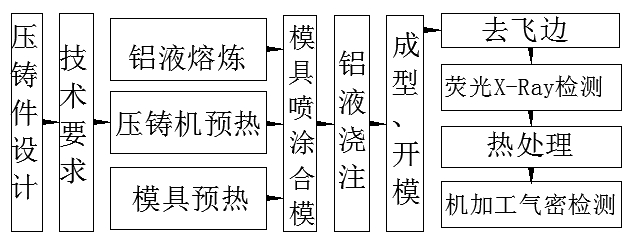

表1 A380合金化學成分表 wb/% 為了快速獲得穩定可靠的薄壁鋁合金殼體制造工藝流程，通常通過試驗獲得準確、可靠的工藝數據。以得到理想的合格零件，隨后再將工藝數據制訂成工藝卡片，從而實現零件的批量化生產。 因此，為了獲得高質量的A380合金薄壁殼體，采用壓力鑄造，通過對多個關鍵工藝參數進行正交試驗，分析關鍵工藝參數對薄壁殼體質量的影響，旨在為其應用提供參考。 2、壓鑄A380合金薄壁殼體工藝過程 A380合金殼體的開發設計流程，詳見圖2。
圖2 殼體設計流程 為了得到合格的薄壁殼體零件，要對殼體毛坯進行去飛邊、X射線檢測、紫外線熒光檢測。其中， X射線檢測是為了檢查零部件內部縮松、縮孔等缺陷；紫外線熒光檢測，是檢查殼體表面的微小鑄造裂紋；由于殼體屬于功能性裝配件，還有氣密性檢測要求，所以需要對殼體進行泄漏檢測，保證殼體工作時，流通的高溫氣體不泄露，可以快速建立起壓力。根據薄壁殼體的投影面積，選擇合模力為3 500 kN的力勁冷壓室壓鑄機。 1.1.1 殼體鑄造過程關鍵工藝

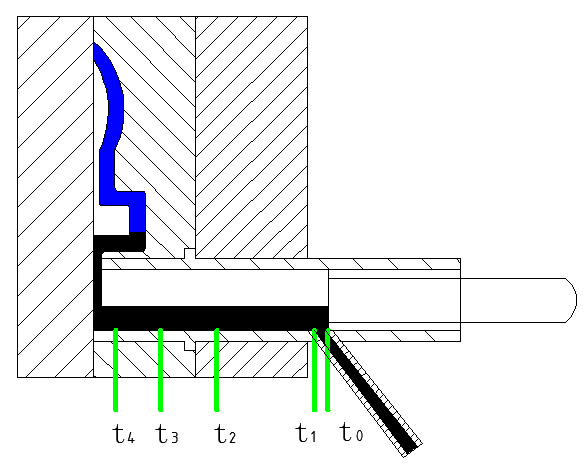

圖3 壓鑄機壓射過程示意圖 圖3為壓鑄機壓射過程示意圖。影響薄壁殼體質量的關鍵參數有速度、壓力及時間。慢速壓射速度，由t0-t1和t1-t2兩段組成，用V01及V12表示；高速轉換點t2開始位置（壓鑄最重要的參數），高速壓射區間為L(zhǎng)2(t2-t3)；V充為填充速度；P比為增壓比壓。t充、t增和t留為填充時間、增壓時間和留模時間。 實際使用的壓鑄主要工藝參數見表2。
表2 壓鑄A380合金薄壁殼體件的工藝參數 3、薄壁殼體正交實驗設計
針對速度、比壓、時間等關鍵參數，采用正交試驗，以獲得優化的工藝參數。 4、試驗結果與分析 為了獲得準確可靠的數據，按照試驗工藝，每一組壓鑄10件薄壁殼體，通過田口DOE計算，獲得壓鑄A380合金殼體的最優工藝參數。 優化目標是表面質量、內部缺陷及氣密性。根據試驗及檢測結果，得到的數據見表5。對所有數據，輸入到Minitab軟件的設計表中，按照實驗條件與結果之間的關系，通過軟件自動獲得各個影響因素對結果的均值曲線，并根據均值曲線進行科學分析，獲得最優參數。

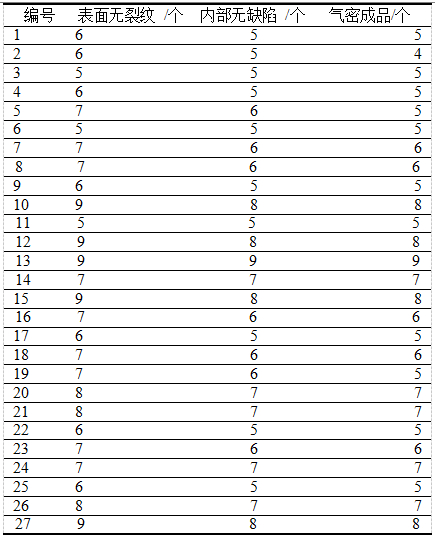

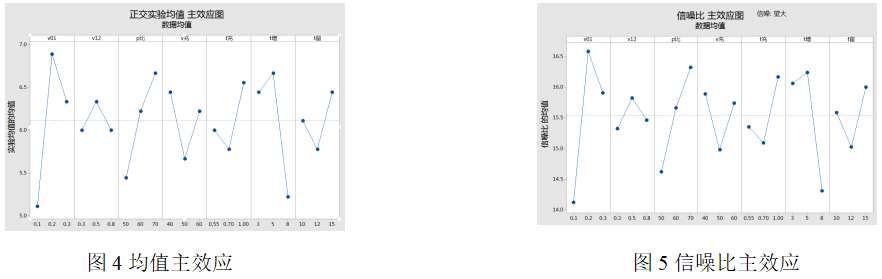

表5 正交試驗結果 4.1 影響因素對結果的分析 對表5進行DOE正交計算，獲得7個因素均值與均值主效應圖的影響曲線，可以分析出7個因素對薄壁殼體的影響。 因?yàn)闅んw成品率屬于望大特性，通過正交計算，可以得到針對殼體試驗均值主效應圖，見圖4；同時，可以得到信噪比主效應圖，見圖5。
根據圖4，通過正交計算，可以得出試驗均值響應表，詳見表6；根據圖5，通過正交計算，可以得出試驗信噪比響應表，見表7。

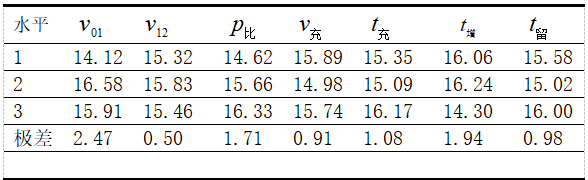

表6 均值響應

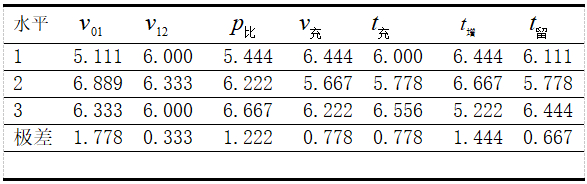

表7 信噪比響應 從圖4可以得出，P比與試驗均值呈正相關且為線性關系，即隨著P比的增加，試驗均值也顯著增加。這是因?yàn)椋叩腜比能推動金屬液基本充滿型腔，同時高的比壓會使金屬的內部組織更為細密，從而使鑄件的質量有顯著提高；但是P比太大會出現跑鋁、損壞模具甚至壓鑄機的現象，所以實際生產中，P比盡量選取中間值。另外，V01對試驗均值的響應曲線，變化較大，當V01從低到高時，會得到外形輪廓清晰度好的鑄件，同時鑄件表面質量高；但是，過高的V01會使鋁液在壓室出現卷積現象，造成鑄件表面出現疊皮現象。當t增時間長，鋁液已經凝固，對于薄壁殼體，會造成殼體表面裂紋。因此，薄壁殼體的t增要做到薄、厚兼顧。時間太短，厚壁處因補縮不足，會出現縮孔、縮松等缺陷；時間過長，會造成薄壁表面開裂。所以，對于體積大，形狀復雜的殼體薄壁鑄件，t增要選擇適中。而，V12、V充、t充和t留基本是圍繞著試驗均值的中線波動，因此可以理解為這4個因素對試驗均值響應影響較小。 通過表6均值響應和表7信噪比響應可以得出，正交試驗結果的極差。從表7可以得出，最主要的因素是V01，水平2的工藝參數對信噪比的響應最敏感；其次是t增，水平2的工藝參數對信噪比的響應最敏感；然后是P比，水平3的工藝參數對信噪比的響應最敏感，但是，根據經驗，過高的P比會對模具及設備造成破壞性影響，因此，推薦P比的工藝參數也選擇2水平。按照這個方法，針對這三種參數的響應因素，選擇水平為2會得到較好的望大特性。 5、結論
采用A380合金結合壓力鑄造比較適宜制造結構復雜的薄壁殼體零件。采用正交試驗算法，給出了優化的工藝參數。充型速度為0.2m/s,增壓時間為5 s，壓射比壓為60 MPa。 |
